詳細描述Description

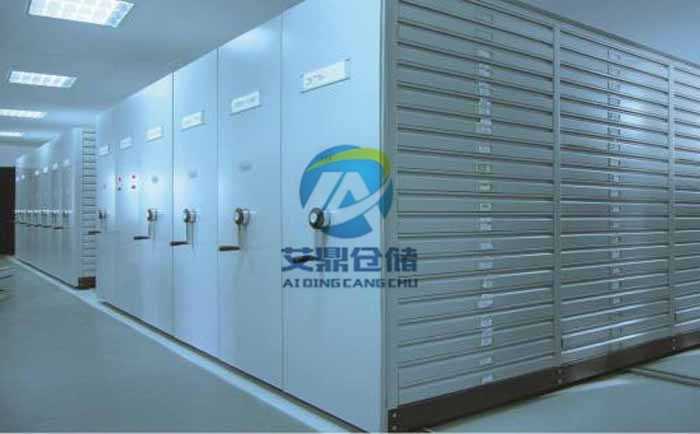

一.底圖密集櫃簡介
底圖密集櫃又稱(chēng)作爲圖紙密集櫃：它是在檔案密集櫃的原理基礎上對圖紙存放裝具的一種開發；實現瞭(le)對圖紙的保密封存、集中管理、防火、防潮、防鼠、防盜的保障。

底圖密集櫃採用設有特别導軌的滾輪式結構抽屜式結構，實現對圖紙的平整存放，不會對圖紙造成損壞。按圖紙的标準一般隻對0号底圖與1号底圖進行抽屜式結構制作，即一般分爲0号底圖櫃與1号底圖櫃。

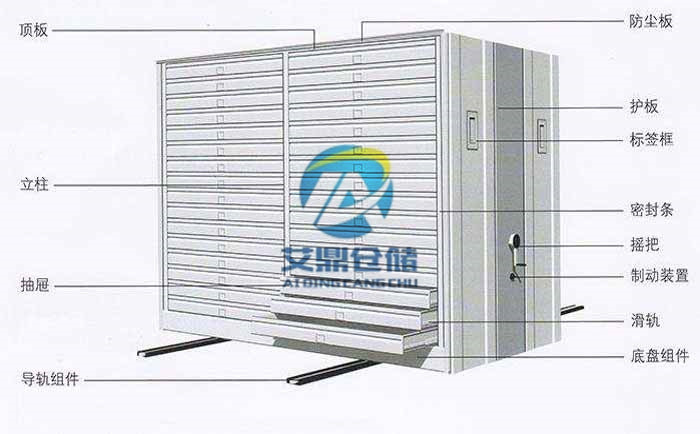

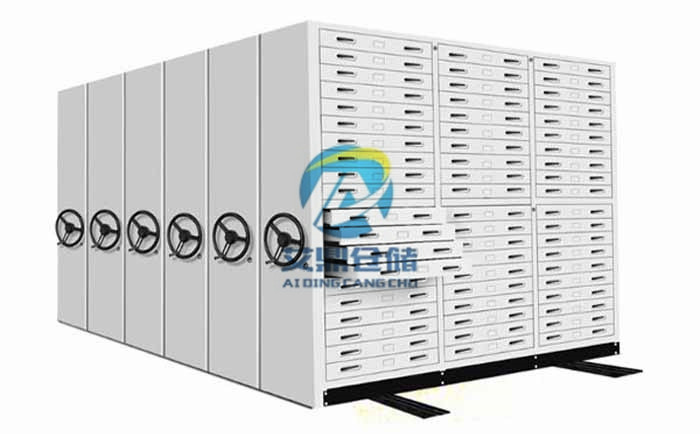

二.底圖密集櫃結構圖

底    盤：焊接式底盤，鋼性好，不變形，表面噴塑，出廠前安裝校驗調試，3mm熱軋闆折彎，204萬向軸承φ20mm短軸對接，中間以鍍鋅管連接，前端配以專用導向軸承，防傾斜裝置。

立   柱： 1.2mm厚上海寶鋼SPCC冷軋闆折彎成型，鋼闆符合GB/T11253-89的标準。材質爲SPCC、ST12和Q195-235，隔闆、側面闆應能沿立柱的垂直方向調整高度，立柱上挂闆孔間距爲50mm。

擱  闆： 1.0mm上海寶鋼SPCC冷軋闆，隔闆折彎厚度爲25mm，採用三次折彎工序，單面隔闆上均勻承重80KG，24小時卸載後，無裂紋及永久變形。
密封裝置：甯波冰箱廠生産的磁性密封條，並有防塵、防鼠裝置。
鎖緊裝置：每一列均可鎖緊，每一組合可鎖定。
傳動機構：一體化傳動機構出廠前裝配校驗精密加工鏈輪、間接傳動、三次變速，採用摩托車鏈條。
手   柄：自由離合器式折疊搖把或園盤式搖把，其結構棘輪自動挂檔，停用後搖把可自行停於垂直位置。
表面處理：表面經磷化、酸洗、靜電噴朔等十三道工序處理，進口德國德爾惠噴塑設備，採用上海幻影的熱固性粉末，亞光靜電噴朔。
地    軌：採用20*20mm實心方鋼，表面鍍鋅，背面面焊接，限位裝置，3mm導軌保護鋼闆表面噴塑。安裝要求：軌道安裝後，在任意1m長内，水平便差不大於1mm，軌道之間對應點的水平偏差不大於1mm，每兩條軌道之間的平行度偏差爲＜0.1-0.3MM全長不大於2mm。
外包裝：品牌标記採用絲網印刷，紙箱包裝，門、旁封闆採用木箱包裝。

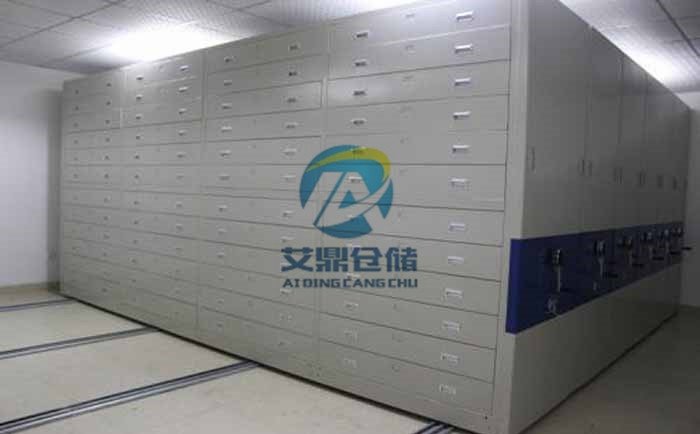

三 底圖密集櫃使用方法介紹：
1、開架操作：
整個列組在並列時，前後兩列都安裝有鎖具機構，先打開總鎖，然後把鎖定的開關扳手撥至開的位置，方能進行搖動操作。操作移動第二、三列底圖密集架的時候，也應把鎖定機構的開關扳手撥至開的位置。
搖把的操作：搖把爲自動脫挂式機構，隻要放倒搖把手柄，緩慢起搖至挂檔時，就可用力搖動，使架體搖開至需要距離，就可以進行拿取圖紙工作。爲安全起見，可以先行鎖定，把鎖定機構的開關扳手撥至開的位置，把架體固定在導軌上。
2、閉架操作：
完成閱檔工作後，把鎖定機構的開關扳手撥至開的位置，搖動把手，使每列底圖密集架移動至封閉位置，然後把鎖定機構的開關扳手撥至關的位置，鎖好總鎖即可。
五.底圖密集架維護保養：
1、存放底圖密集架的庫房必須幹燥通風。
2、架體表面不允許陽光長時間照射。
3、保持導軌溝槽清潔幹淨，無雜物堵塞。
4、關閉鎖定裝置時，如遇關閉困難，可輕搖把手，再使鎖定開關撥至關的位置，如強行關閉，有可能扭斷扳手把。
5、噴塑表面嚴禁用汽油、高度酒精、松香水、香蕉水擦洗，這樣會使噴塑表面失去光澤和褪色。

備(bèi)注:底圖密集櫃規(guī)格，顔色可私人定制。
